电子电磁屏蔽膜
电子屏蔽膜是采用混合复合金属作为屏蔽材料,拥有优异的0SP性能及耐腐蚀溶剂性能。在屏蔽特性、曲绕特性优于市场同类产品。电磁波屏蔽薄膜适合软性印刷电路。具有高屏蔽性,弯曲性,耐热性。 适用于手机触膜屏连接线和照相机的电路针对电磁波干扰有较强的防护!

电子屏蔽膜介绍

电子屏蔽膜是采用混合复合金属作为屏蔽材料,拥有优异的0SP性能及耐腐蚀溶剂性能。在屏蔽特性、曲绕特性优于市场同类产品。电磁波屏蔽薄膜适合软性印刷电路。具有高屏蔽性,弯曲性,耐热性。 适用于手机触膜屏连接线和照相机的电路针对电磁波干扰有较强的防护!

本公司生产的电磁屏蔽膜是一种通用型的FPC软板电磁屏蔽膜,且更适合于高落差(软硬结合板或多层FPC)的电磁屏蔽膜。

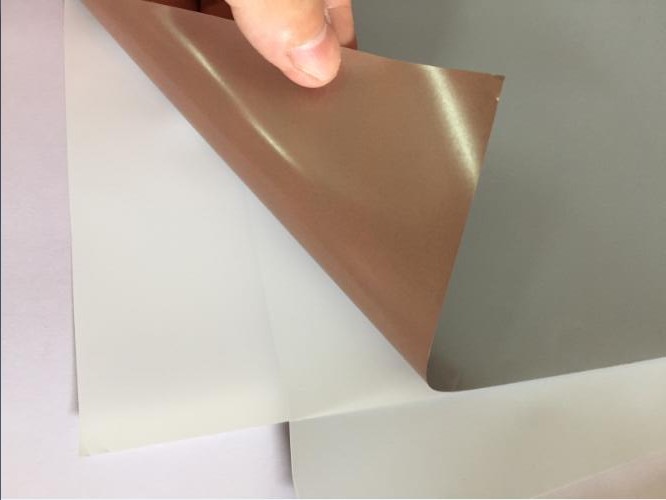

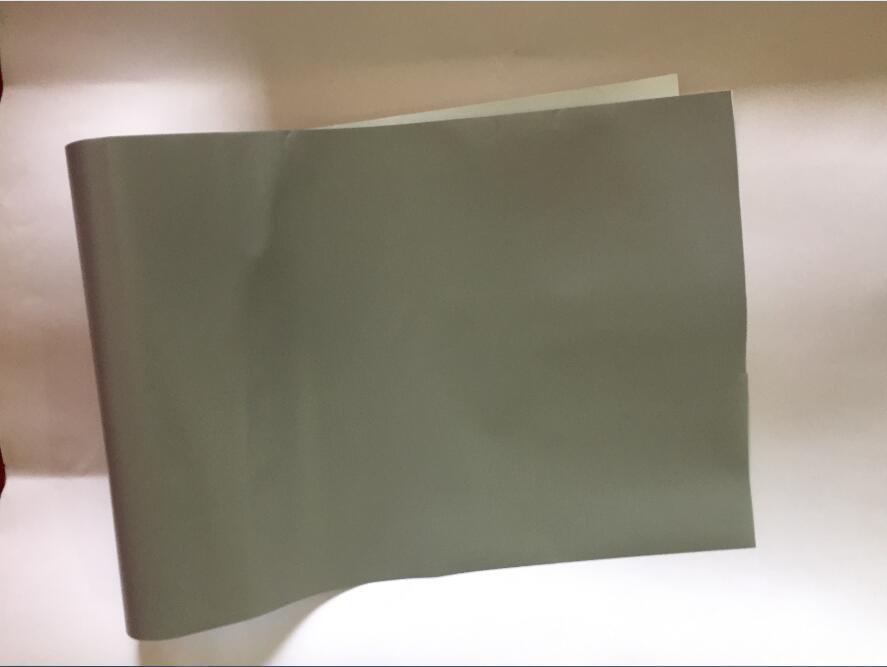

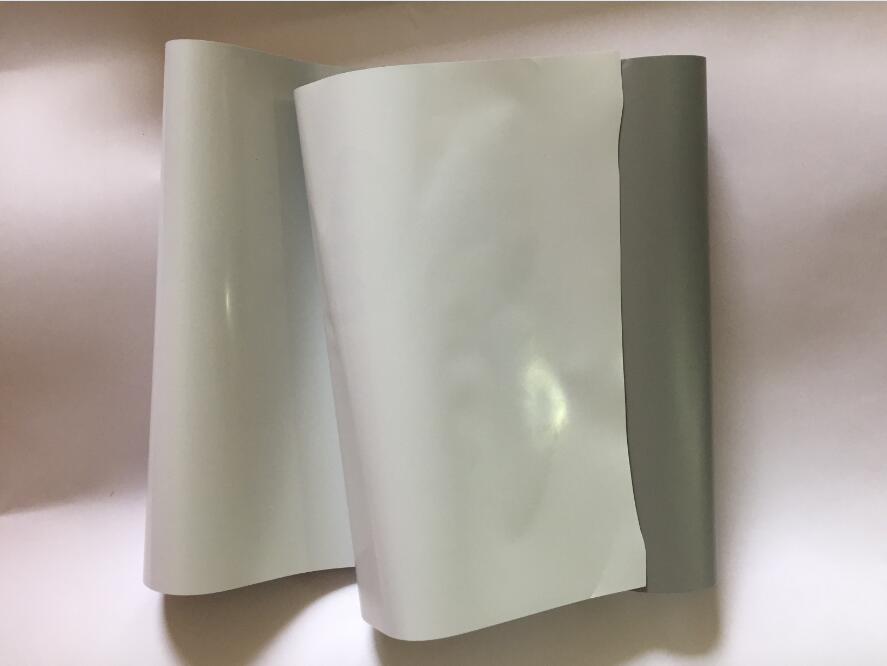

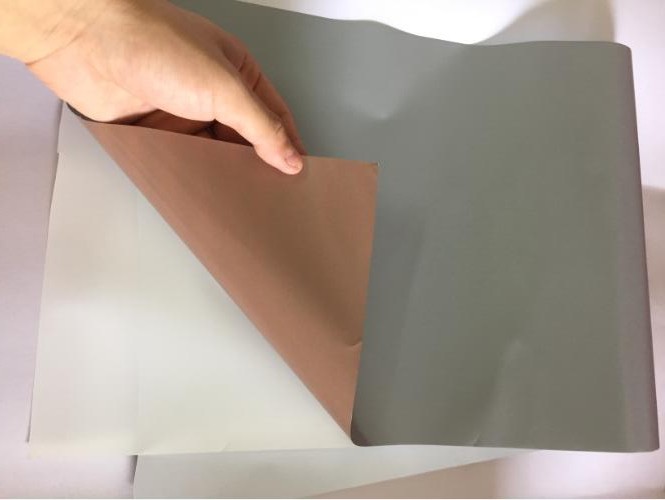

电子屏蔽膜产品外观

电子电磁屏蔽膜电子电磁屏蔽膜电子电磁屏蔽膜电子电磁屏蔽膜电子电磁屏蔽膜

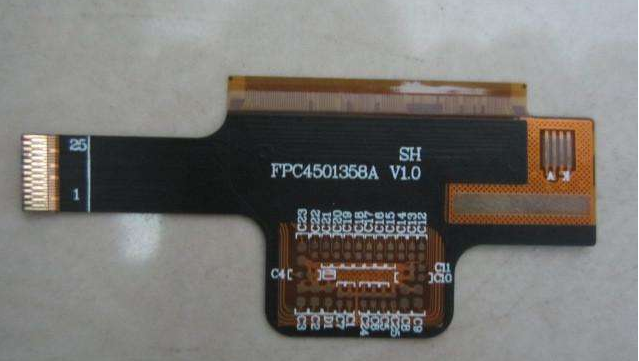

电子屏蔽膜应用案例

电子屏蔽膜的产品结构

产品主要由绝缘层、合金层和导电胶结构组成,以下是具体每一层的材料参数

第一层:离型膜

第二层:导电胶层

第三层:金属层

第四层:绝缘层

第五层:承载膜

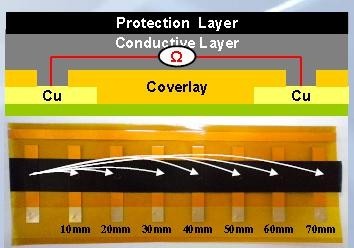

电子屏蔽膜的表面电阻

                  测试条件(mm)
                  10    20    30     40       50      60      70
PZ-6000-1   0.2   0.2   0.32   0.38   0.83   1.18   1.22
PZ-6000-X   0.3   0.3   0.38   0.43   0.75   0.96   1.03






电子屏蔽膜的屏蔽性能参数

通过Advantest电场屏蔽试验,可在3000MHz范围保持55 dB
以上的数值。

电子屏蔽膜耐化学性能

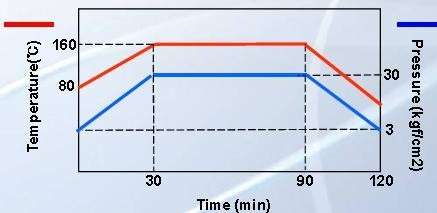

热压120秒后160℃*1.2H固化
1: 10分钟浸泡之后做百格测试(100格/cm) ,贴胶带然后剥离看脱落→ 观察表面

2 : 15分钟浸泡之后用棉签刮10次,然后观察表面
3 : 乙酸丁酯 15%, 乙酸乙酯15%, 正丁醇 10~15%, 乙醇 10%, 丙酮 5~10%, 苯 20% 二甲苯 20%

电子屏蔽膜的凹部覆盖性

由于使用高柔软性的树脂,所以我们产品具有良好的凹部覆盖性
在FPC的凹部直径小的情况下也保持良好的电阻值
电子屏蔽膜的耐摩擦性

经过检测我公司生产的电子屏蔽膜可摩擦3万次而不脱落

因为具有良好的耐摩擦性,绝缘层不会剥落.

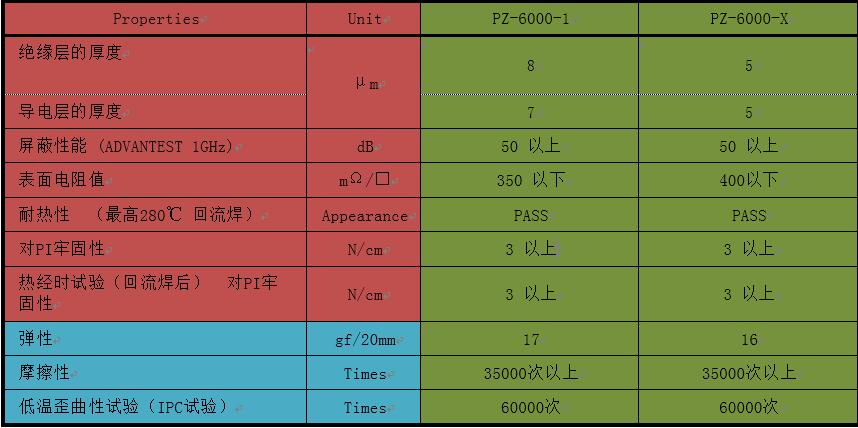

电子屏蔽膜的主要参数表

电子屏蔽膜参数表
