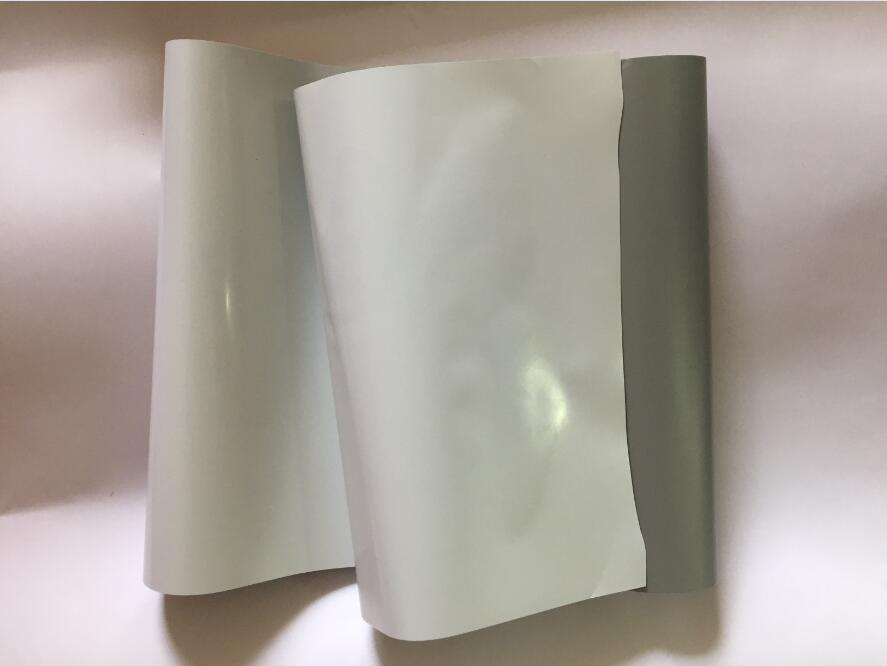

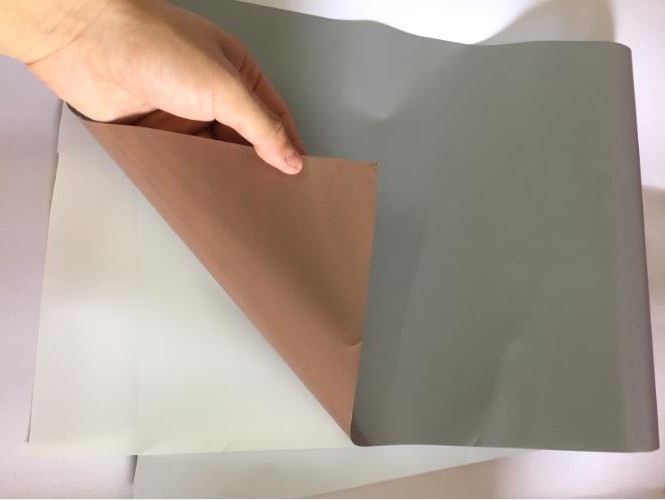

فیلم محافظ الکترومغناطیسی

مقدمه ای بر فیلم های محافظ الکترونیکی

فیلم محافظ الکترونیکی از فلزات کامپوزیتی به عنوان مواد محافظ استفاده می کند و عملکرد عالی 0SP و مقاومت در برابر حلال های خوردگی را ارائه می دهد. از نظر ویژگی های محافظتی و پیچیدن، از محصولات مشابه موجود در بازار پیشی می گیرد. فیلم های محافظ الکترومغناطیسی برای مدارهای چاپی انعطاف پذیر مناسب هستند. دارای محافظت بالا، انعطاف پذیری و مقاومت در برابر حرارت است. کابل های مناسب برای اتصال صفحه لمسی تلفن همراه و مدارهای دوربین محافظت قوی در برابر تداخل الکترومغناطیسی فراهم می کنند!

فیلم محافظ الکترومغناطیسی تولید شده توسط شرکت ما یک فیلم محافظ الکترومغناطیسی انعطاف پذیر FPC است و برای افت بالا (بردهای انعطاف پذیر سخت یا FPCهای چندلایه) مناسب تر است.

ظهور محصولات فیلم محافظ الکترونیکی

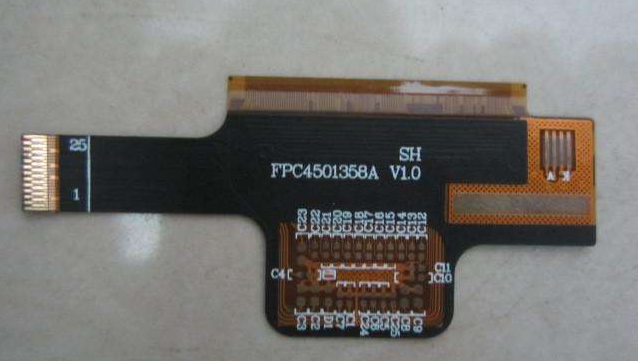

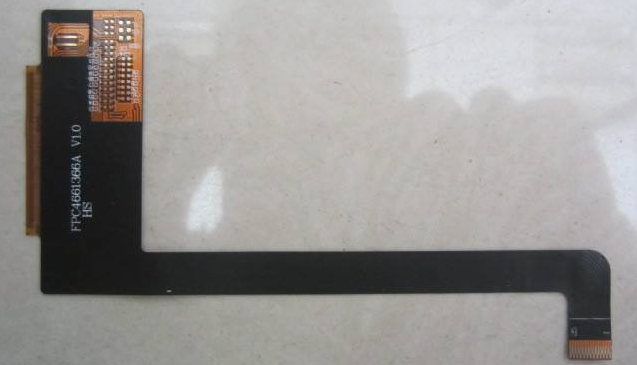

موارد کاربرد فیلم های محافظ الکترونیکی

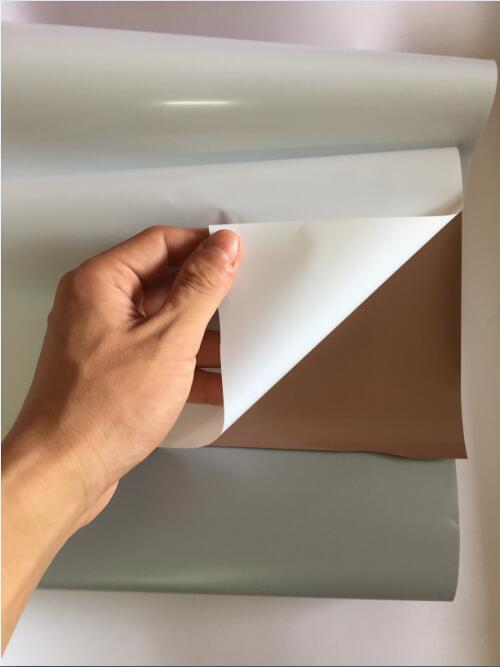

ساختار محصول فیلم های محافظ الکترونیکی

محصول عمدتا شامل یک لایه عایق، لایه آلیاژی و ساختار چسب رسانا است. در زیر پارامترهای خاص مواد هر لایه آمده است

لایه اول: فیلم اکران

لایه دوم: لایه چسب رسانا

لایه سوم: لایه فلزی

لایه چهارم: لایه عایق

لایه پنجم: غشای باربر

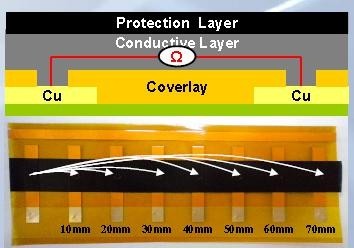

مقاومت سطحی فیلم های محافظ الکترونیکی

                  شرایط آزمون (میلی متر)
                  10    20    30     40       50      60      70
PZ-6000-1   0.2   0.2   0.32   0.38   0.83   1.18   1.22
PZ-6000-X   0.3   0.3   0.38   0.43   0.75   0.96   1.03

پارامترهای عملکرد محافظتی فیلم های محافظ الکترونیکی

از طریق آزمون دفاع میدان الکتریکی Advantest، می تواند ۵۵ دسی بل را در محدوده ۳۰۰۰ مگاهرتز حفظ کند
این ها ارزش ها هستند.

مقاومت شیمیایی فیلم های محافظ الکترونیکی

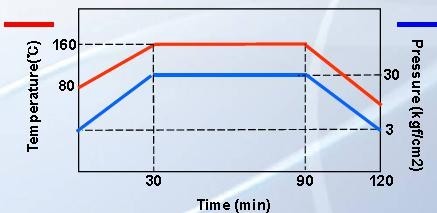

پس از پرس داغ به مدت ۱۲۰ ثانیه، در دمای ۱۶۰ درجه سانتی گراد به مدت ۱.۲ ساعت خشک می شود
۱: پس از خیساندن به مدت ۱۰ دقیقه، یک تست صد بار (۱۰۰ بار بر سانتی متر) انجام دهید، آن را با نوار بچسبانید، سپس جدا کنید تا ببینید آیا می افتد یا نه→ سطح را مشاهده کنید

۲: پس از خیساندن به مدت ۱۵ دقیقه، ۱۰ بار با پنبه پاک کنید و سپس سطح را مشاهده کنید
۳: بوتیل استات ۱۵٪، اتیل استات ۱۵٪، ان-بوتانول ۱۰~۱۵٪، اتانول ۱۰٪، استون ۵~۱۰٪، بنزن ۲۰٪، زایلن ۲۰٪

پوشش وقفه فیلم های محافظ الکترونیکی

از آنجا که از رزین های بسیار انعطاف پذیر استفاده می کنیم، محصولات ما پوشش مقعر بسیار خوبی دارند
حتی زمانی که قطر فرورفتگی FPC کوچک باشد، مقادیر مقاومت خوبی حفظ می شود
مقاومت اصطکاکی فیلم های محافظ الکترونیکی

پس از آزمایش، فیلم محافظ الکترونیکی تولید شده توسط شرکت ما را می توان ۳۰,۰۰۰ بار بدون جدا شدن مالید.

به دلیل مقاومت عالی در برابر سایش، لایه عایق جدا نمی شود.

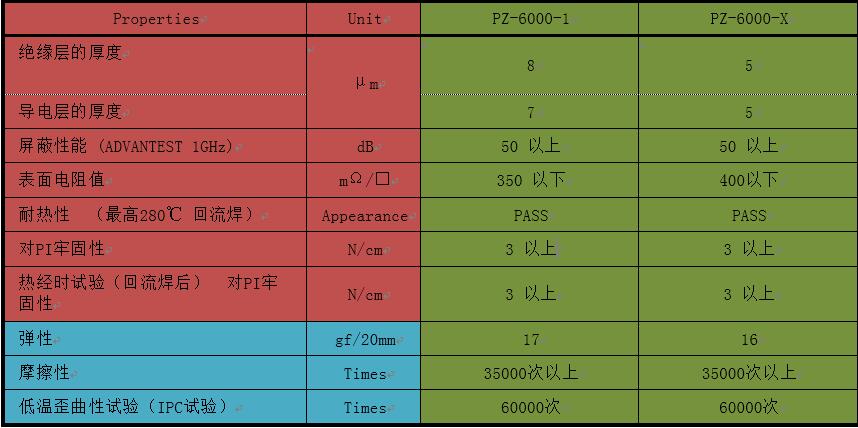

جدول پارامترهای اصلی فیلم های محافظ الکترونیکی
