فیلم مایلار نوردهی PCB
فیلم نوردهی PCB یک فیلم مایلار با شفافیت بالا برای عبور نور UV و پوشش خلأ در بخشهای نوردهی لایه داخلی، لایه خارجی و ماسک لحیم است. این محصول حدود ۸۵٪ عبور نور مرجع، مشاهده واضح مدار، تخلیه سریع خلأ و عمر کاری طولانی دارد و با سطح صاف یا برجسته، ضخامت ۴ و ۵ میل و ابعاد سفارشی عرضه میشود.
معرفی محصول

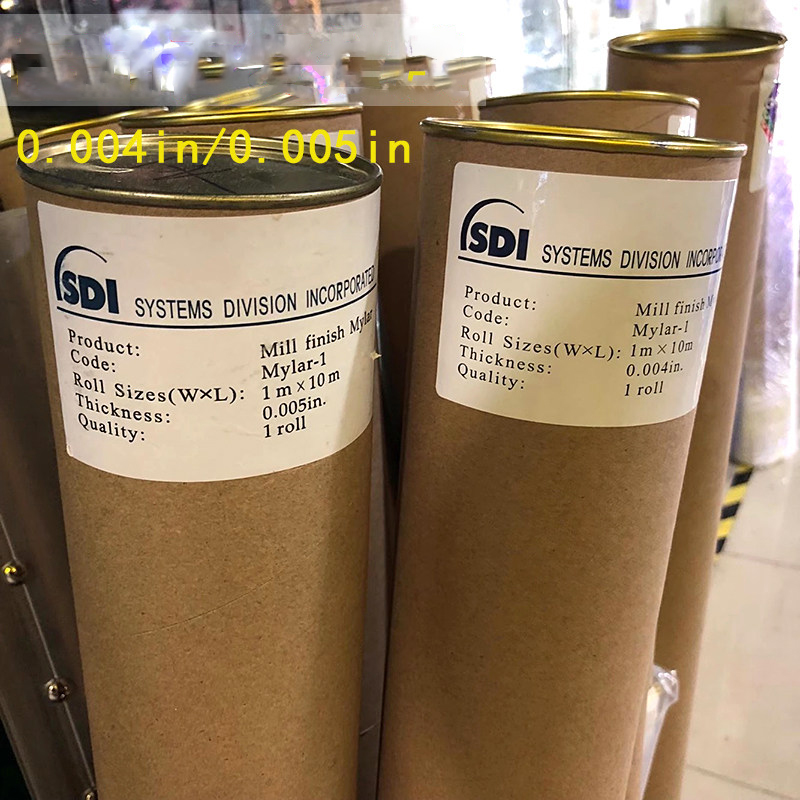

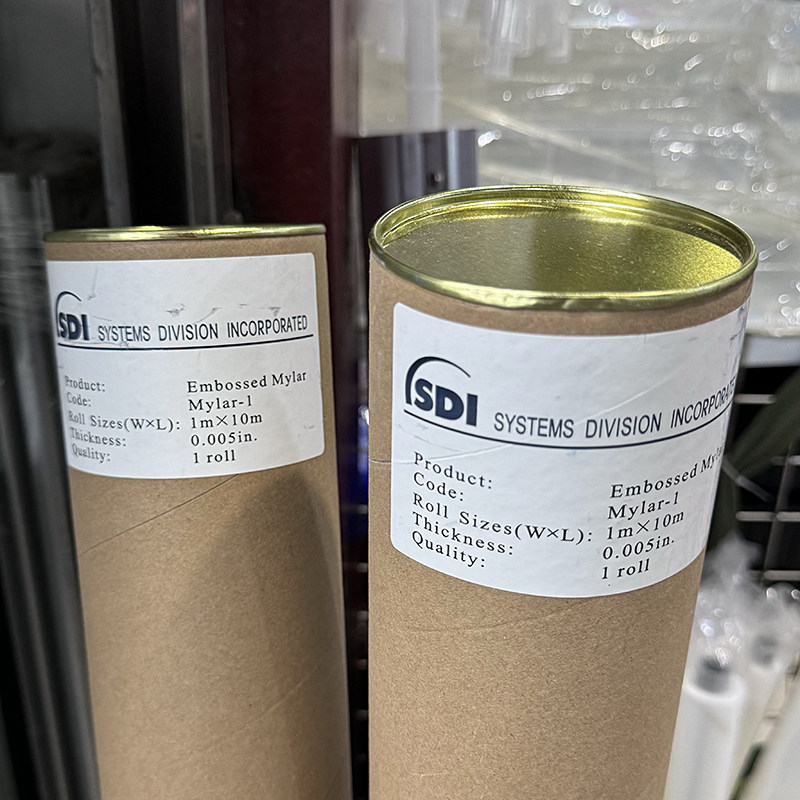

فیلم نوردهی PCB یک فیلم مایلار با شفافیت بالا است که در بخش خلأ و نور فرابنفش تجهیزات نوردهی لایه داخلی، لایه خارجی و ماسک لحیم برد مدار چاپی استفاده میشود. ماده دارای عبور بالای نور U/V است و همزمان پرتو فرابنفش و طول موجهای مرئی نزدیک را عبور میدهد؛ بنابراین طرح مدار واضح دیده میشود، هوا با سرعت از قاب خارج میگردد و احتمال چسبیدن ناخواسته فیلم به سطح PCB کاهش مییابد. مایلار صاف برای پوشش یکنواخت و مایلار برجسته برای خروج هوا و تشکیل خلأ پایدار مناسب است. اطلاعات محصول عبور نور مرجع حدود ۸۵٪ و ضخامت استاندارد ۵ میل را ذکر میکند. برچسب رولهای موجود ضخامت ۴ میل (۰٫۰۰۴ اینچ) و ۵ میل (۰٫۰۰۵ اینچ) را نیز نشان میدهد و اندازه معمول رول ۱ متر × ۱۰ متر است. طول، عرض و ضخامتهای دیگر بر اساس دستگاه نوردهی، ابعاد قاب و نیاز تولید قابل انتخاب است.
ویژگیهای محصول
- عبور بالای نور U/V برای فرایند نوردهی فرابنفش در تولید برد مدار چاپی.
- عبور همزمان UV و نور مرئی نزدیک برای مشاهده طرح مدار و وضعیت نوردهی.
- سطح شفاف و عبور نور مرجع حدود ۸۵٪ برای حفظ وضوح خطوط و انتقال نور.
- عملکرد خوب خلأ برای خروج سریع هوا از قاب نوردهی و ایجاد تماس یکنواخت.
- ساختار مایلار مناسب دستگاه نوردهی، خطر چسبیدن به PCB را کاهش داده و عمر مصرف را افزایش میدهد.

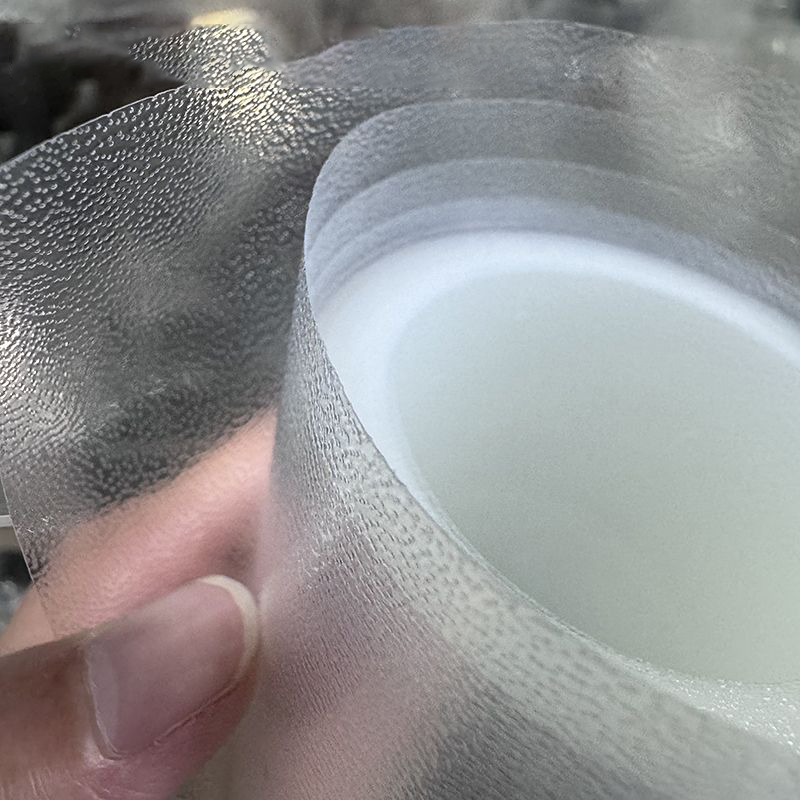

- قابل عرضه با سطح صاف و برجسته؛ سطح برجسته به خروج هوا و سطح صاف به پوشش یکنواخت کمک میکند.
- ضخامتهای رایج ۴ میل (۰٫۰۰۴ اینچ) و ۵ میل (۰٫۰۰۵ اینچ) است؛ ضخامت استاندارد اعلامشده ۵ میل بوده و ابعاد مختلف قابل تهیه است.
- مقاومت مناسب در برابر ضربه، پایداری سطح و دوام برای فرایندهای پیوسته نوردهی PCB.
دامنه کاربرد
- پوشش شفاف، تخلیه خلأ و انتقال UV در نوردهی لایه داخلی PCB.
- نوردهی لایه خارجی با تماس پایدار میان فیلم طرح، برد و قاب.
- نوردهی ماسک لحیم با پوشش شفاف، پایدار و عبوردهنده نور.
- غشای خلأ، فیلم پوششی و ماده مصرفی قابل تعویض برای تجهیزات نوردهی UV.
- فرایندهای نوردهی PCB که به خلأ سریع، مشاهده واضح و عبور UV نیاز دارند.
- برش رول و تأمین فیلم جایگزین برای دستگاههای نوردهی، قابهای خلأ و خطوط PCB با ابعاد مختلف.
راهنمای خرید
برای دریافت قیمت، مدل دستگاه، کاربرد لایه داخلی/خارجی یا ماسک لحیم، سطح صاف یا برجسته، ضخامت، عرض، طول، تعداد رول و نیاز برش را اعلام کنید. مشخصات رایج شامل رول ۱ متر × ۱۰ متر و ضخامت ۴ میل (۰٫۰۰۴ اینچ) یا ۵ میل (۰٫۰۰۵ اینچ) است. در مدارک، عرض ۳۶ یا ۴۰ اینچ و طول ۱۰ یارد نیز ذکر شده و سایر ابعاد بر اساس دستگاه و تولید قابل تنظیم است. محصول را در محیط خشک و دمای پیشنهادی ۱۰ تا ۳۲ درجه سانتیگراد، دور از نور مستقیم خورشید، آب و رطوبت نگهداری کنید. عمر مرجع محصول بازنشده در شرایط صحیح یک سال است. پیش از سفارش انبوه، نمونه را با انرژی نوردهی، زمان خلأ، اندازه قاب و دقت واقعی مدار آزمایش کنید تا عبور نور، خروج هوا، تماس و دوام تأیید شود.
